Пазовые пильные диски для выборки пазов

Пазовые пильные диски Pilana с режущими пластами ТС (твердый сплав) предназначены для вырезки пазов фальцевания всех видов натурального дерева, мебельного материала и пластиков на различных станках, в том числе на ЧПУ станках с пильными агрегатами.

Обозначения в таблице:
D-диаметр диска (мм), B-ширина зуба (мм), b-толщина корпуса (мм), d-диаметр крепежного отверстия (мм), z-количество зубьев





Пильные диски для вырезки пазов 92 FZ

Пазовые пильные диски предназначены для вырезки пазов в заготовках из натурального дерева, древесно-стружечных плит, иных материалов на основе дерева, а также пластика.

Используются для всех типов дисковых станков.

Пилы оснащены улучшенными твердосплавными напайками.

Форма зуба FZ – прямой зуб.

D мм	B мм	b мм	d мм	z
125	4,0-10,0		30*	10
125	4,0-10,0		30*	12
150	3,0	2,2	30*	12
150	3,5	2,5	30*	12
150	4,0	2,5	30*	12
150	5,0	3,5	30*	12
150	6,0	3,5	30*	12
150	8,0-12,0		30*	12
180	4,0	2,5	30*	16
180	5,0	3,5	30*	16
180	6,0	3,5	30*	16
180	8,0-12,0		30*	16
200	4,0	2,5	30*	32
200	5,0	3,5	30*	32

Пильные диски для выборки пазов 81 WZ

Пазовые пильные диски предназначены для вырезки пазов в заготовках из натурального дерева, древесно-стружечных плит, пластика иных аналогичных и схожих по своим свойствам материалов.

Предназначены также для пильных агрегатов различных ЧПУ станков

Пилы оснащены улучшенными твердосплавными напайками.

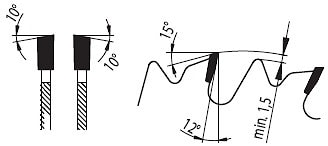

Форма зуба WZ - переменный зуб.

D мм	B мм	b мм	d мм	z
150	3,2	2,2	30*	36
180	3,2	2,2	30*	42
200	3,2	2,2	30*	48

Пильные диски для выборки пазов, изготовления ламельных соединений 83 LWZ

Пазовые пильные диски предназначены для вырезки пазов, ламельных соединений в заготовках из любого типа древесины, древесно-плитных материалов, пластика и иных аналогичных материалов.

Пилы оснащены ограничителем подачи и используются на станках с ручной подачей материала.

Пилы оснащены улучшенными твердосплавными напайками.

Форма зуба LWZ – переменный зуб с ограничителем подачи.

D мм	B мм	b мм	d мм	z
100	3,97	3	22*	12

Пильные диски для колеблющихся втулок для вырезки пазов серии 96 WZ 5748

Пазовые пильные диски предназначены для вырезки пазов при помощи колеблющейся втулки-патрона.

Колеблющаяся втулка-патрон позволяет плавно регулировать размер паза, используя наклонно нарезанные шайбы с размерной индикацией и зажимной фиксирующей гайки. В комплект входит зажимной ключ.



Подходит для вырезки пазов в деревянных заготовках из любого типа древесины, древесно-плитных материалов.

Форма зуба WZ – переменный зуб.

Посадочный диаметр втулки 30 мм. Посадочный диаметр пильного диска 50 мм.

D мм	B мм	b мм	R maх	H max	d мм	z
200	3,2	2,2	15	50	30	32
250	3,6	2,5	20	70	30	40
300	3,6	2,5	22	100	30	48

*- Диаметр посадочных отверстий пильных дисков может быть расточен в соответствии с заданием Заказчика.
